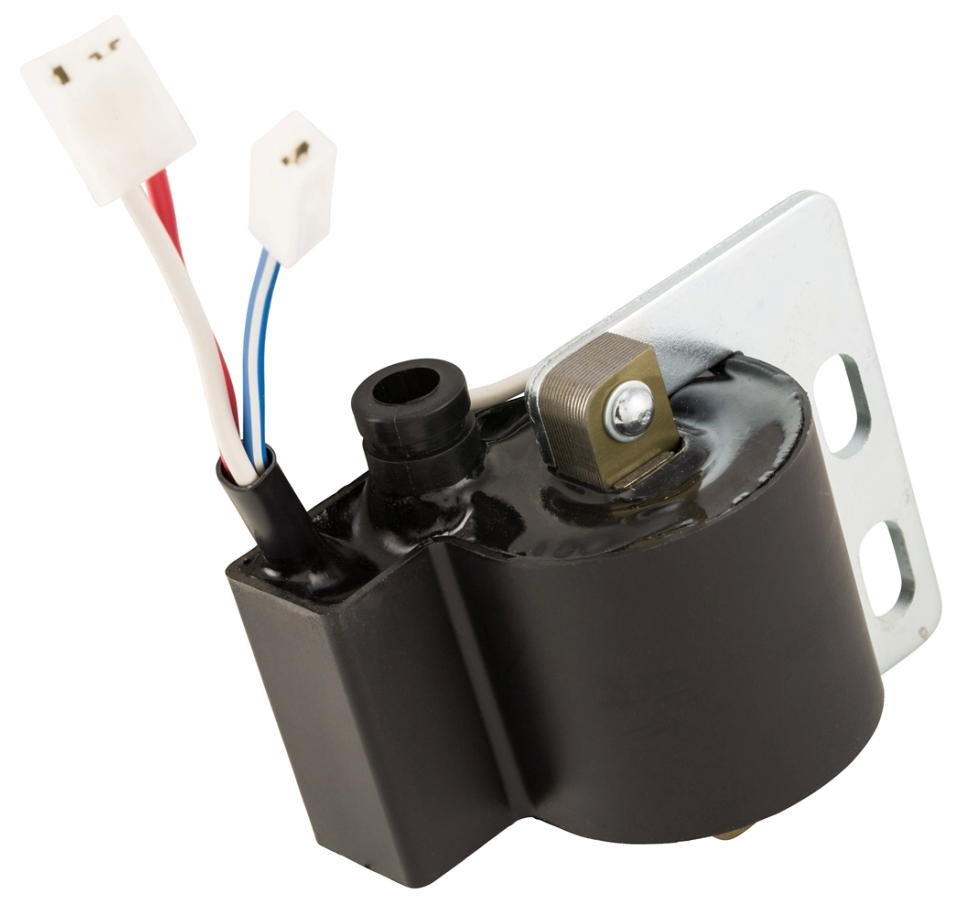

Weiß – Pickup-Signal
Rot – Ladung Zündspule
Blau/Weiß – Kill (Auf Masse = aus)
Metall-Anker: Masse (Braun) von der Lichtmaschine
Die Zündspule mit der Produktnummer Z71-1 ist die statische („Road“)-Version, die Nummer Z102-1 ist die verstellende („Sport“).
Das braune Masse-Kabel vom Stator zur Zündspule muss am Metall-Anker der Spule befestigt werde.
